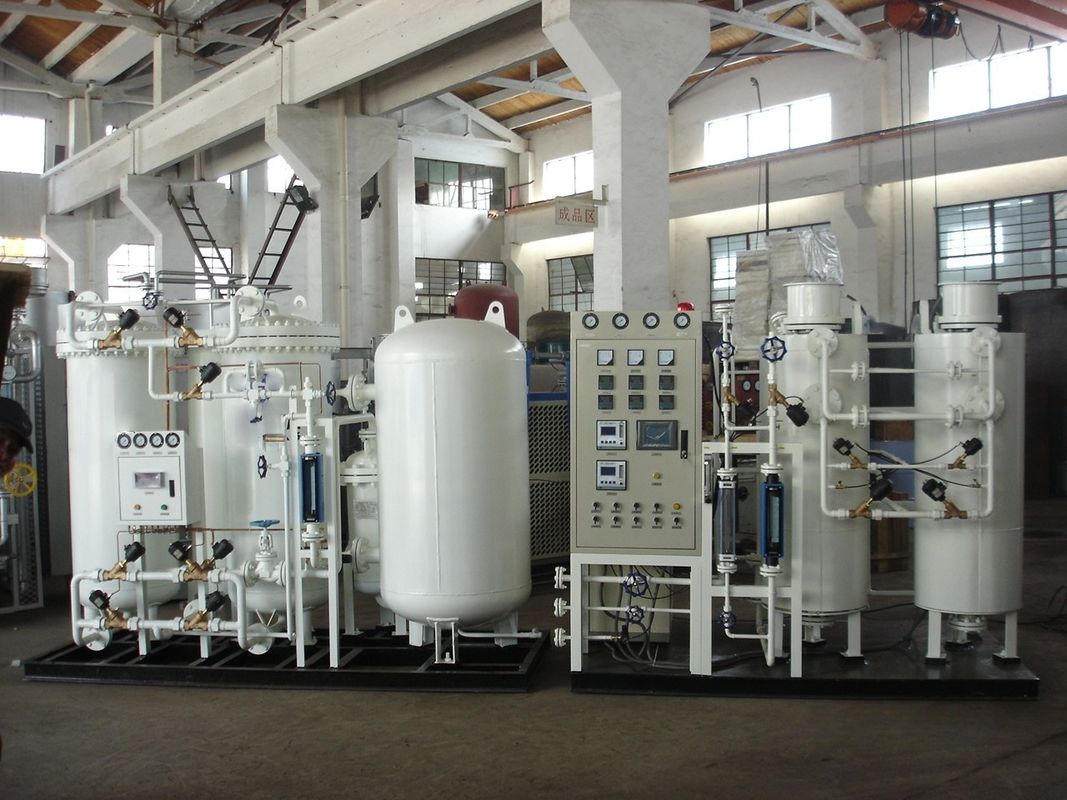

Tam Otomasyon, PSA Azot Jeneratörü, Çok Amaçlı Uygulama
PSA Azot Jeneratörü Prensipleri:
PSA nitrojen jeneratörü, sorbent olarak bir karbon moleküler elek kullanır ve PSA prensibinden yararlanarak nitrojen üretir.Belli bir basınç altında, bir karbon moleküler elek farklı oksijen/azot soğurma kapasitesine sahiptir, yani nitrojen soğurma kapasitesinden çok daha fazla oksijen soğurma kapasitesi vardır.PLC, basınç değişikliğine göre iki kulenin dönüşümlü adsorpsiyon ve desorpsiyonunu gerçekleştirmek için pnömatik valfi açma/kapama işlemini kontrol eder, oksijen/azot ayrımını gerçekleştirir ve istenen saflıkta azot üretir.
PSA Nitrojen Jeneratörü, bir hava kompresörü, soğutucu akışkan hava kurutucusu ve filtreleri, ana nitrojen jeneratörü, hava tampon tankı ve nitrojen tampon tankı içerir.Daha yüksek nitrojen basıncı gerektiğinde, nitrojen basıncını gerekli basınca çıkarmak için nitrojen jeneratöründen sonra bir BROTIE tamamen yağsız nitrojen kompresörü takılacaktır.
Basınçlı hava, ana jeneratörün çalışması için hava kurutucu ve filtrelerden geçirilerek belirli bir seviyeye kadar arıtılır.Pürüzsüz basınçlı hava beslemesi için hava tamponu dahil edilmiştir, böylece hava kompresörleri için iş talebindeki dalgalanmayı azaltır.Jeneratör, zamanla kanıtlanmış bir nitrojen üretim yöntemi olan PSA (basınç salınımlı adsorpsiyon) teknolojisi ile nitrojen üretir.Arzu edilen saflıkta nitrojen, sorunsuz bir ürün gazı beslemesi için bir nitrojen tampon tankına iletilir.Tampon tankındaki nitrojen 6barg basınçta tutulur.Tamamen yağsız nitrojen kompresörden sonra, basınç gerekli basınca sıkıştırılacaktır.Basınç ayar valfi ile çıkış basıncını ayarlayarak size özel kullanım için ayarlanabilmektedir.
PSA Azot Jeneratörü Uygulaması:
1) Nitrojen doldurarak gıdaların korunması ve içeceklerin çalkalanması.
2) Eczacılık endüstrisinde bir enjeksiyon solüsyonunun, transfüzyonun ve oral sıvının nitrojen koruması ve doldurulması
3) Kimyasal ve yeni malzeme endüstrileri: kimyasal, üretan elastik elyaf, kauçuk, plastik, lastik, poliüretan, biyolojik teknoloji, ara ürün vb.
4) Elektronik endüstrisi: tepe kaynağı, çevresel kaynak, piezoelektrik, elektronik porselen, elektronik bakır bant, pil, elektronik alaşımlı malzeme vb.
PSA Azot Jeneratörü Mükemmel Özellikler:
1. Gelişmiş proses akışı, basınçlı hava tüketimini doğrudan azaltır.
2. Dünyaca ünlü moleküler elek, maksimum enerji tasarrufu sağlar.
3. Gelişmiş yük uyarlama teknolojisi daha fazla enerji tasarrufu sağlar.
4. En güvenilir hava temizleme işlemi, adsorpsiyon verimliliğini ve CMS'nin ömrünü garanti eder.
5. Ulusal patent valfi, istikrarlı ekipman çalışmasını garanti eder.
6. Hava tankı, sabit sistem hava tüketimi sağlar.
7. Nitrojen tampon tankı, kararlı sistem gazı beslemesi sağlar.
8. Ulusal patent sıkıştırma teknolojisi, CMS'nin uzun ömürlü olmasını sağlar.
9. Uzun mesafeli denetim ve kontrol.
Hava %78 Azot ve %21 Oksijenden oluşur.PSA Nitrojen üretim teknolojisi, Oksijeni adsorbe ederek ve Nitrojeni ayırarak hava ayırma prensibiyle çalışır.
Basınç Salınımlı Adsorpsiyon (PSA Nitrojen) işlemi, Karbon Moleküler Elekler (CMS) ile doldurulmuş 2 kap içerir.(gemilerin ayrıntıları için aşağıdaki resme bakın).
Adım 1: Adsorpsiyon
Önceden filtrelenmiş basınçlı hava, CMS ile doldurulmuş bir tekneden geçirilir.CMS oksijeni adsorbe eder ve
Azot ürün gazı olarak çıkar.Bir süre çalıştıktan sonra, bu geminin içindeki CMS
Oksijen ile doymuş ve artık adsorbe olamaz.
Adım 2: Desorpsiyon
Kaptaki CMS'nin doyuma ulaşması üzerine, süreç nitrojen üretimini diğer kaba aktarır,
doymuş yatağın desorpsiyon ve rejenerasyon sürecini başlatmasına izin verirken.Atık gaz (oksijen, karbondioksit vb.) atmosfere atılır.
3. Adım: Rejenerasyon
Gemideki CMS'yi yenilemek için, diğer kule tarafından üretilen Azotun bir kısmı temizlenir.
bu kuleyeBu, CMS'nin hızlı bir şekilde yenilenmesini sağlar ve bir sonraki döngüde üretim için uygun hale getirir.
İki kap arasındaki sürecin döngüsel doğası, sürekli olarak saf üretim yapılmasını sağlar.
Azot.
PSA Azot Jeneratörü Özellikleri:
|
HAYIR
|
Modeli
|
Kapasite(Nm3/h)
|
Saflık
|
Güç(KW)
|
Genel boyut (mm)
|
|
1
2
3
4
|
PN-3-39
PN-5-29
PN-5-295
PN-8-295
|
3
5
5
8
|
%99,9
%99,5
%99
%95
|
0,5
|
1800*1400*1500
|
|
5
6
7
8
|
PN-5-49
PN-8-39
PN-12-295
PN-15-29
|
5
8
12
15
|
%99,99
%99,9
%99,5
%99
|
0,5
|
1800*1400*1800
|
|
9
10
11
12
|
PN-10-49
PN-15-39
PN-25-295
PN-30-39
|
10
15
25
30
|
%99,99
%99,9
%99,5
%99
|
0,5
|
2000*1700*2250
|
|
13
14
15
16
|
PN-15-49
PN-22-39
PN-35-295
PN-45-29
|
15
22
35
45
|
%99,99
%99,9
%99,5
%99
|
0,5
|
2100*1800*2200
|
|
17
18
19
20
|
PN-20-49
PN-30-39
PN-50-295
PN-60-29
|
20
30
50
60
|
%99,99
%99,9
%99,5
%99
|
0,5
|
2200*1800*2200
|
|
21
22
23
24
|
PN-30-49
PN-45-39
PN-75-295
PN-88-29
|
30
45
75
88
|
%99,99
%99,9
%99,5
%99
|
0,5
|
2400*1900*2200
|
|
...
|
...
|
...
|
...
|
...
|
...
|
|
