Azot Üretim Sistemi Atık Su ve Gaz Arıtma Üretim Hattı

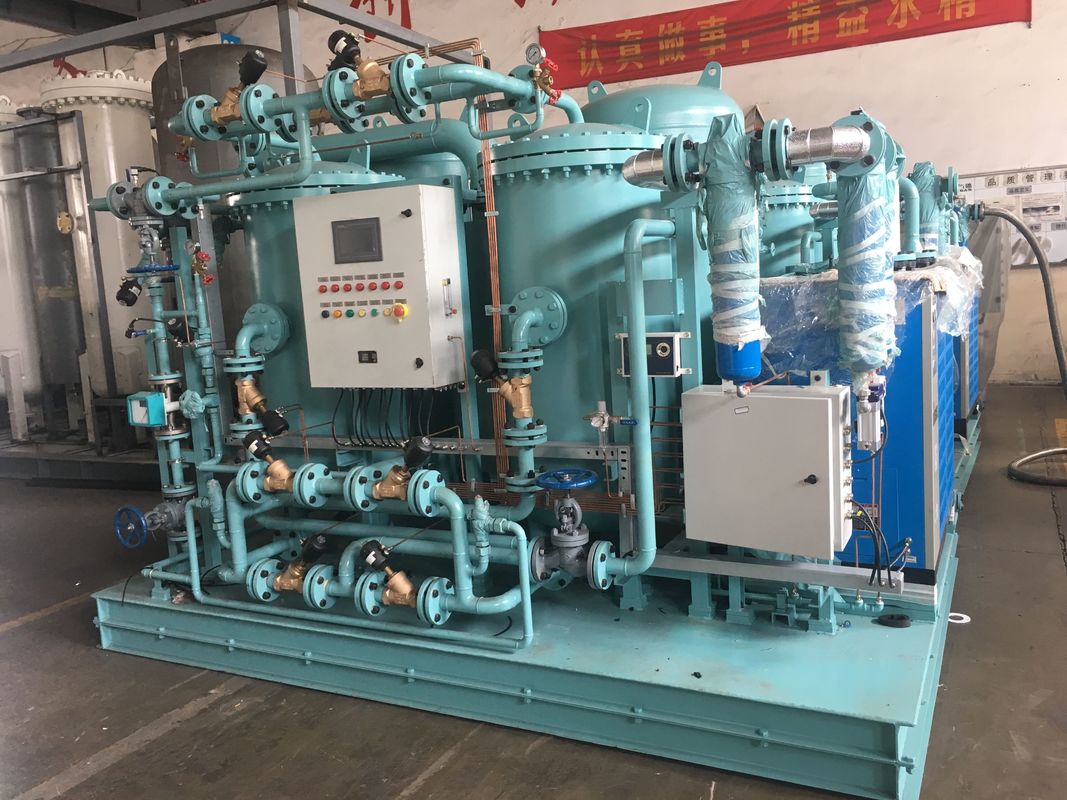

PSA azot jeneratörü
1) N2 Saflık: 99-99,9995%
2) N2 akışı: 3-3000Nm3 / h
3) N2 Basıncı: 1-8 bar (ayarlanabilir)
4) SIMENS PLC Kontrol
PSA nedir?
Bünyesinde gaz Azot oluşturmak için kullanılan bir teknolojidir.
Karbon Moleküler Elek (CMS) yüksek basınç altında oksijen ve su buharı moleküllerinin adsorbe - azot havadan ayrılır, böylece sağlayan nitrojen, geçmesine ise.
Skid monte üniteler müşterinin ihtiyaçlarına göre temin edilebilir.
Teknolojik Proses
Firmamızdan Azot Üretim sistemi tasarlanmış ve ilkesine dayalı üretilmektedir
Basınç Soğurmasının (PSA) Salıncak. Ortam havası, sıkıştırılmış olan ve petrol, su ve tozu gidermek için saflaştırılmış, dolu iki adsorpsiyon kuleleri ile birlikte adsorpsiyon salıncak adsorping cihazı girer
carcon moleküler elek (CMS). Kadar alttan adsorpsiyon kulesine basınçlı hava akışı.
Daha sonra azot saf olmayan azot için tampon tankı girer, sonra adsorpsiyon kulesinin üst tarafının üzerinden akar ve ise işlemde, oksijen molekül, adsorbe edilmiştir. Bir süre sonra, tutma kulesi CMS oksijen adsorbe ile doyurulur. Şu anda, rejenerasyon gereklidir. İşte bu
adsorblama adımı durdurma ve adsorpsiyon kulesinde basıncı azaltmak tarafından gerçekleştirdi. Adsorpsiyon ve rejenerasyon ardışık çıktıyı sağlamak için iki adsorpsiyon kulelerde alternatif yapılmaktadır
azot gazı.
Bütün sistem bileşenleri
Bütün azot üretim sistemi ağırlıklı olarak hava kompresörü, basınçlı hava oluşur
Alıcı, filtreler, soğutma makinesi, PSA azot jeneratörü ve tankı alma nitrogne.
Hava kompresörü için, örneğin Atlas Copco gibi ünlü marka, Ingersoll Rand mevcut olabilir
firmamızdan PSA azot jeneratörleri eşleşecek.
Filtreler için HANKISON markası ile elemanları, Domnick mevcuttur.
Soğutma makinesi için, J.mec, Çin içinde ilk marka, aynı zamanda Hanzhou Birliği kurutucu ve filtreler profesyonel üreticisi Filtre var.
Geliştirme: daha kaliteli ve uzun hizmet ömrü sağlamak için, örneğin CMS olarak ana parçaları
PLC, biz dünyaca ünlü marka Japonya Takeda ve MITSUBISHI kullanın, vanalar için, biz Almanya Burkert selenoid vana ve pnömatik vana kullanın.
Özellikler:
Azot Kapasitesi / Debi: 3-3000Nm³ / h
Azot Saflık: 95% -99,9995 (% 95,% 97,% 98,% 99,% 99,5,% 99,9,% 99.99,% 99,999,% 99,9995%)
Hayır | Örnek | Kapasite (Nm3 / h) | Saflık | Güç (KW) | Genel boyutu (mm) |
1 2 3 4 | PN-3-39 PN-5-29 PN-5-295 PN-8-295 | 3 5 5 8 | % 99.9 % 99.5 % 99 % 95 | 0.5 | * 1400 * 1500 1800 |
5 6 7 8 | PN 5-49 PN 8-39 PN 12-295 PN-15-29 | 5 8 12 15 | % 99.99 % 99.9 % 99.5 % 99 | 0.5 | * 1400 * 1800 1800 |
9 10 11 12 | PN-10-49 PN-15-39 PN 25-295 PN-30-39 | 10 15 25 30 | % 99.99 % 99.9 % 99.5 % 99 | 0.5 | * 1700 * 2250 2000 |
13 14 15 16 | PN-15-49 PN 22-39 PN 35-295 PN 45-29 | 15 22 35 45 | % 99.99 % 99.9 % 99.5 % 99 | 0.5 | * 1800 * 2200 2100 |
17 18 19 20 | PN 20-49 PN-30-39 PN 50-295 PN 60-29 | 20 30 50 60 | % 99.99 % 99.9 % 99.5 % 99 | 0.5 | * 1800 * 2200 2200 |
21 22 23 24 | PN 30-49 PN 45-39 PN 75-295 PN 88-29 | 30 45 75 88 | % 99.99 % 99.9 % 99.5 % 99 | 0.5 | * 1900 * 2200 2400 |
25 26 27 28 | PN-40-49 PN 60-39 PN 100-295 PN-120-29 | 40 60 100 120 | % 99.99 % 99.9 % 99.5 % 99 | 0.5 | * 2100 * 2500 2500 |
29 30 31 32 | PN 50-49 PN 70-39 PN 120-295 PN-140-29 | 50 70 120 140 | % 99.99 % 99.9 % 99.5 % 99 | 0.5 | * 2200 * 2850 2600 |
33 34 35 36 | PN 60-49 PN 90-39 PN 160-295 PN-190-29 | 60 90 160 190 | % 99.99 % 99.9 % 99.5 % 99 | 0.5 | * 2200 * 2500 2800 |
37 | PN 80-49 | 80 | % 99.99 | 0.5 | |
38 39 40 | PN-120-39 PN 200-295 PN-250-29 | 120 200 250 | % 99.9 % 99.5 % 99 | 0.5 | * 1400 * 2800 3200 |
41 42 43 44 | PN-100-49 PN-140-39 PN 250-295 PN-290-29 | 100 140 250 290 | % 99.99 % 99.9 % 99.5 % 99 | 0.5 | * 1500 * 2800 3500 |
... | ... | ... | ... | ... | ... |
Not: Daha fazla haber Gaz Sistemi Co., Ltd yana başvurun veya doğrudan bize e-posta göndermek için ücretsiz lütfen |
Teknik özellikler:
1. Yüksek saflıkta.
99.9995% azot gazı olmadan bir defalık prosedüründe üretilir
arıtma cihazları.
2.Excellent enerji tasarruflu
Gaz akışının eşsiz dağılımı, gelişmiş enerji tasarrufu teknolojisi,
Mükemmel moleküler elek yapmak Huilin Azot Jeneratörü enerji tasarrufu
Diğer do 10'dan ~% 20 ulaşır.
3.steady-gidiş uzun ömrü
Benzersiz sıkma silindir teknolojisi etkin ömrünü uzatır
moleküler elek olabilir.
4. Yüksek lisans otomasyon
Otomatik kontrol teknolojisi, tek tuş ile makineleri geçiş olabilir
ve kimse kontrolü ile uzaktan ve merkezi operasyon var.
Karbon moleküler elek ömrü nedir (CMS)
Normalde kullandığınız için Genellikle, CMS ömrü yaklaşık 5 8 yıl etmektir.
Filtre elemanını değiştirmek için çevrim süresi nedir?
Genellikle, filtre elemanı, her 6 ila 8 ay süreyle değiştirilmesi gerekir.
